Ritningar och handlingar
VVS-ritningar som entreprenören kan bygga efter
Planritningar, scheman, sektioner och förteckningar för värme, sanitet, kyla och ventilation – i de format ditt projekt behöver.
En VVS-ritning är inte en illustration av var rören ungefär ska gå. Den är en instruktion med dimensioner, fall, fabrikatkrav och gränser för vad som ingår.
Vi ritar i CAD- och BIM-miljö och levererar i PDF för granskning, DWG för vidare bearbetning och IFC för samordning mot bygg, el och konstruktion.
- Verksamma sedan
- 2017
- Svar på förfrågan
- Inom 24 h
- Prismodell
- Fast pris
- Uppdrag utförs i
- Hela Sverige
Tjänster
Tjänster inom VVS-ritningar
Vi tar hela kedjan från tidig utredning till färdig handling. Behöver du bara en del av arbetet går det också bra.
VVS-projektering
Kompletta VVS-handlingar för värme, sanitet, kyla och ventilation – från systemval till bygghandling.
Ventilationsprojektering
Dimensionerade luftflöden, kanaldragning och aggregatval som uppfyller BBR och håller ljudkraven.
BIM-samordning

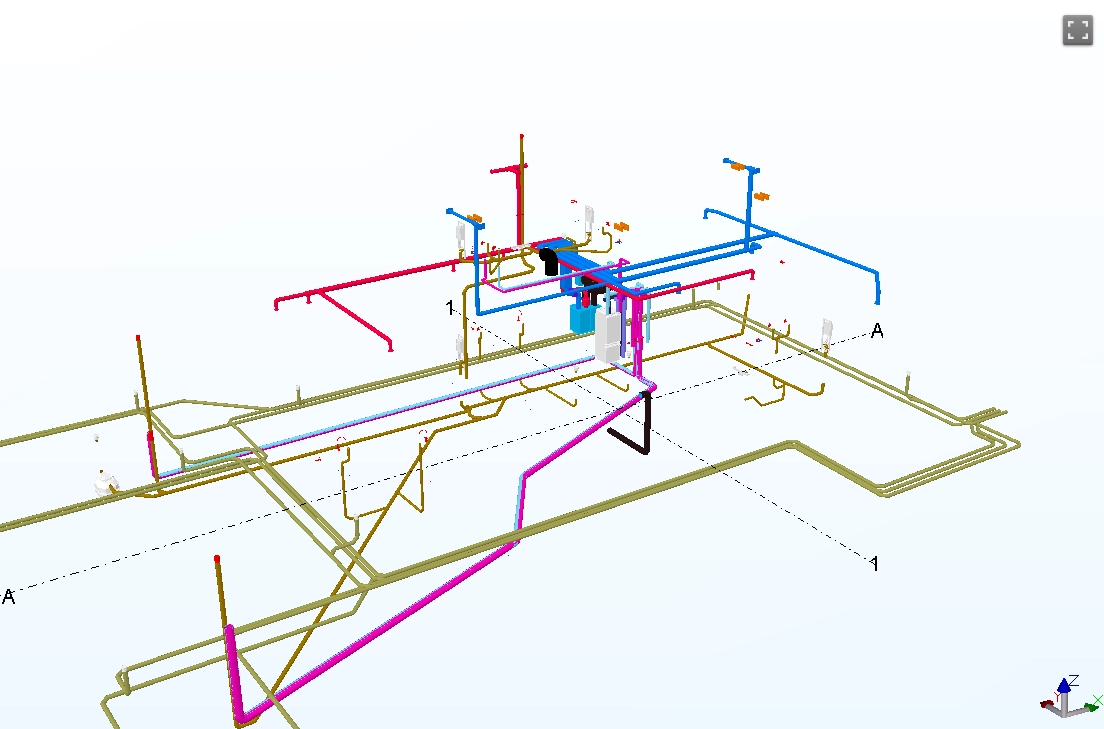

3D-modellerade installationer och kollisionskontroll som hittar krockarna i modellen istället för på bygget.
Bygglov & VVS-underlag
Kompletta VVS-handlingar och energiberäkning till bygglov, startbesked och slutbesked.
Arbetsgång
Så går ett uppdrag till – från första samtal till slutbesked
Steg 1
Kostnadsfritt första samtal
Du beskriver projektet, vi går igenom skede, omfattning och vilka handlingar som faktiskt behövs. Ofta räcker ett telefonsamtal för att avgöra om uppdraget är en energiberäkning eller en full projektering.
Steg 2
Offert med fast pris
Du får en skriftlig offert med leveranslista, tidplan och pris. Vad som ingår står svart på vitt, så du vet exakt vilka ritningar och beskrivningar du får.
Steg 3
Projektering och samordning
Vi tar fram handlingarna, samordnar mot arkitekt, konstruktör och el, och kör kollisionskontroll i 3D innan ritningarna låses. Du får delleveranser att granska längs vägen.
Steg 4
Stöd genom produktion och besiktning
Under byggtiden svarar vi på frågor från entreprenören, hanterar revideringar och verifierar energiberäkningen inför slutbesked.
Så går det till
Vilka VVS-ritningar behöver ditt projekt?
Ritningstyperna och vad de svarar på
Planritningen visar var ledningar och kanaler går i varje våningsplan med dimensioner och anslutningspunkter. Den är projektets huvudhandling och den entreprenören arbetar med dagligen.
Flödes- och principscheman visar systemens funktion oberoende av geometri: hur värme- och kylkretsar hänger ihop, var pumpar, ventiler och givare sitter. Sektioner tas fram för partier där utrymmet är trångt och höjdsättningen kritisk.
- Planritning – läge, dimension och anslutning per våningsplan
- Flödesschema – systemens funktion och komponenter
- Sektion – höjdsättning i trånga partier
- Detaljritning – utförandekrav i specifika punkter
- Relationshandling – hur det blev byggt
Bygglov, upphandling och byggnation kräver olika nivåer
Till bygglov och tekniskt samråd behövs sällan kompletta bygghandlingar. Där räcker oftast principlösningar och underlag som visar att kraven på energi, ventilation och brandsäkerhet kan uppfyllas.
Till upphandling behövs handlingar där omfattningen är definierad, annars blir anbuden inte jämförbara. Till byggnation behövs full detaljeringsnivå. Att beställa fel nivå kostar antingen pengar i onödan eller tid i omprojektering.
Varför formatet spelar roll
PDF är låst och lämpar sig för granskning och byggplats. DWG behövs när arkitekt eller annan konsult ska arbeta vidare i underlaget. IFC krävs för modellsamordning och kollisionskontroll mellan discipliner.
Vi levererar det projektet kräver och håller versionerna synkroniserade. Att blanda format utan versionshantering är en av de vanligaste orsakerna till att fel ritning byggs efter.
Leveranser
Det här får du i handen
Handlingarna ska gå att prisa, bygga och besikta utan tolkningsutrymme. Därför levererar vi ritningar och beskrivningar med tydlig struktur, kodsatta system och dimensioner som är räknade – inte antagna.
- Ritningar i PDF och DWG samt IFC-modeller för samordning
- Beskrivningar strukturerade enligt AMA
- Beräkningsunderlag som går att granska och verifiera
- Revideringshantering med spårbara ändringar

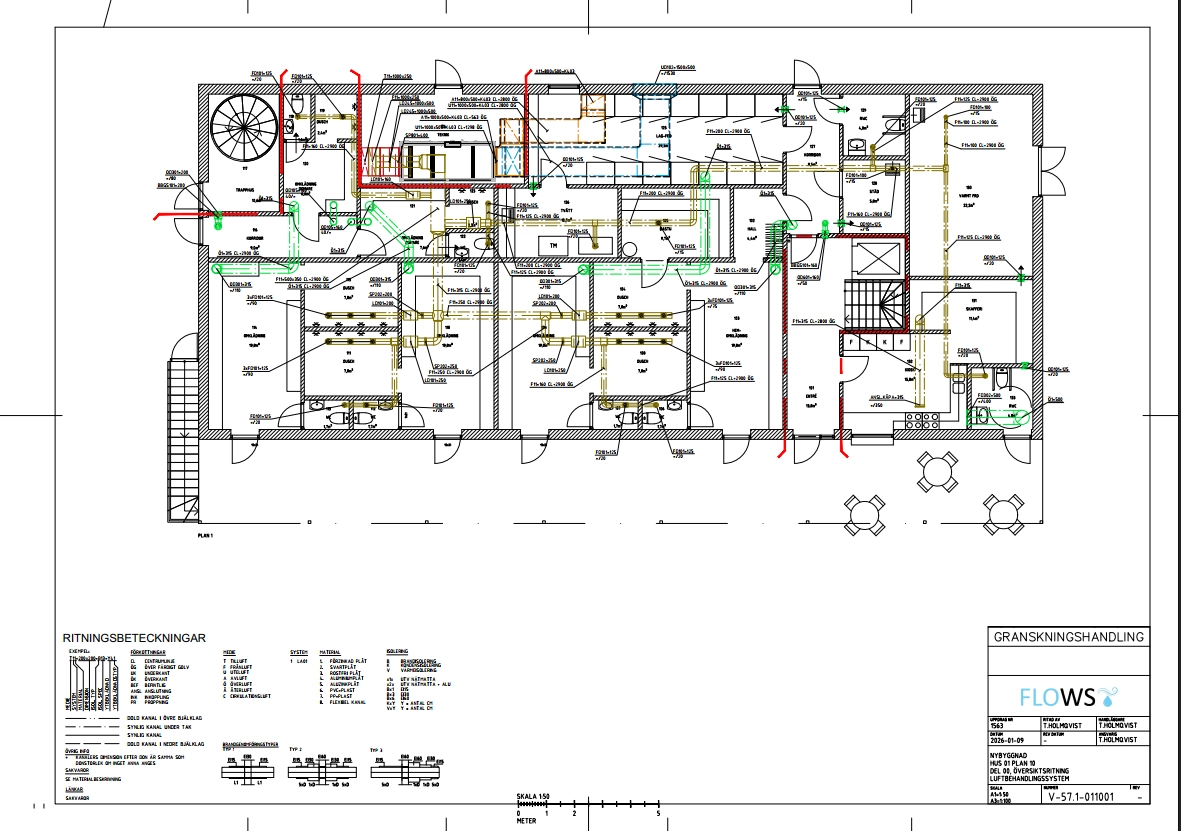

VentilationsritningÖversiktsritning luftbehandling, plan 1. Kanaldimensioner, don, brandspjäll och flöden per rum.

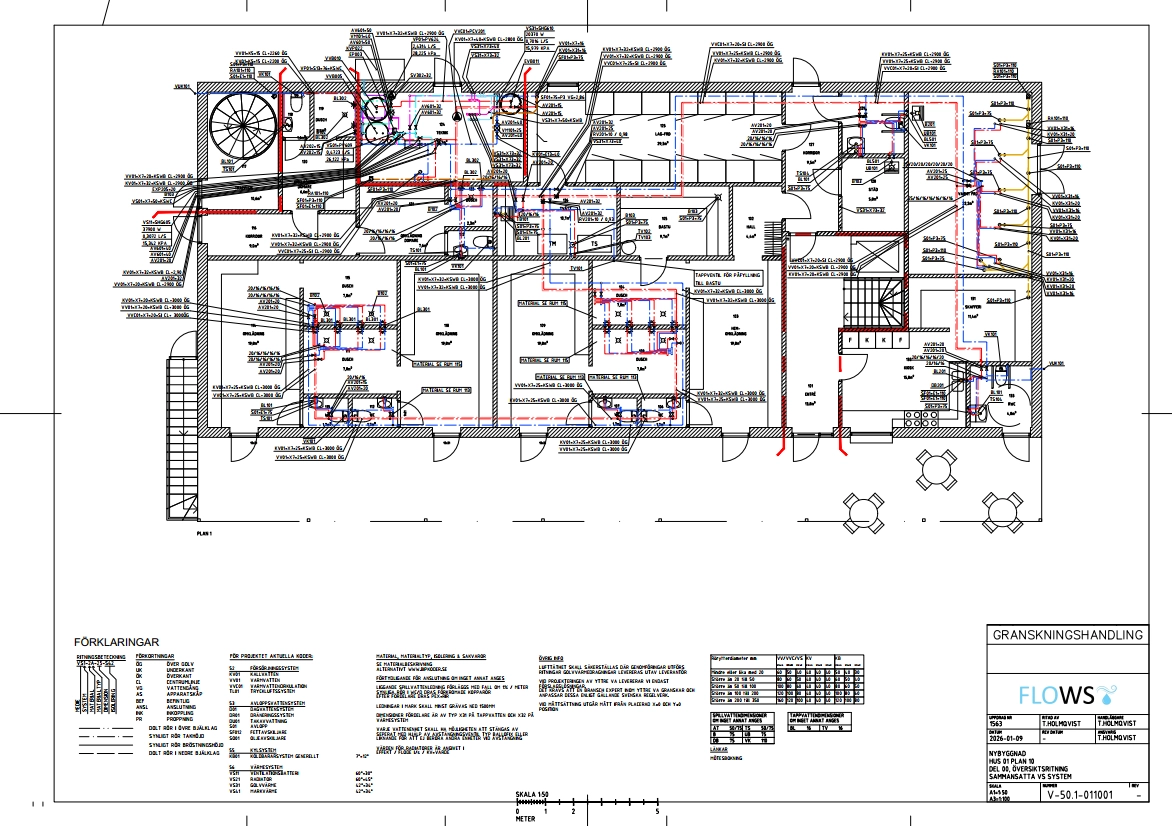

Sammansatta VS-systemVärme, kall- och varmvatten samt spillvatten i samma ritning – med förklaringar och dimensioneringstabeller.

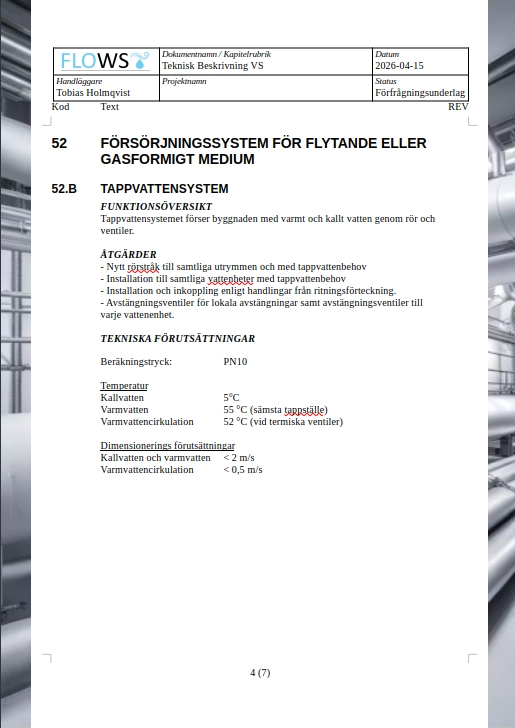

Teknisk beskrivningBeskrivning enligt AMA-struktur med funktionsöversikt, åtgärder och tekniska förutsättningar per system.

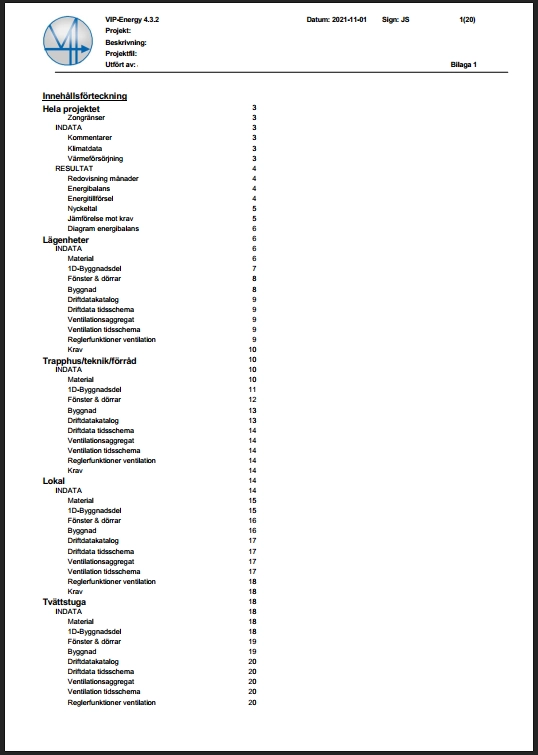

EnergiberäkningZonindelad energiberäkning i VIP-Energy med energibalans, nyckeltal och jämförelse mot BBR-kraven.
Personen bakom
Du pratar med den som ritar
Tobias Holmqvist har arbetat med VVS-installationer i hela sitt yrkesliv och driver FLOVVS AB sedan 2017. Erfarenheten kommer både från projekteringsbordet och från byggen där lösningarna ska fungera i praktiken – det märks på ritningarna.
Hos oss finns ingen mellanhand mellan dig och projektören. Du får samma person hela vägen, direkt telefonnummer och besked som gäller.
Vad kostar VVS-ritningar?
Priset styrs av byggnadens storlek, antal system och detaljeringsnivå. Ritningar för ett enskilt badrum eller en lägenhetsstam är ett litet uppdrag på några timmar. Kompletta bygghandlingar för ett flerbostadshus är ett större åtagande. Vi lämnar fast pris efter att vi sett arkitektunderlaget.
Vilka VVS-ritningar krävs för bygglov?
Bygglovet i sig prövar sällan VVS i detalj. Vid tekniskt samråd begär byggnadsnämnden däremot normalt energiberäkning, uppgift om ventilationsprincip och underlag som visar att kraven kan uppfyllas. Vad som krävs varierar mellan kommuner, så vi rekommenderar att kontrollera med handläggaren innan omfattningen bestäms.
Kan ni rita utifrån befintliga arkitektritningar?
Ja, det är normalfallet. Vi arbetar helst med arkitektunderlag i DWG eftersom det ger exakt geometri, men PDF fungerar också. Saknas underlag helt kan vi utgå från uppmätning på plats.
Får jag redigerbara filer eller bara PDF?
Du får de format vi kommer överens om. Många beställare vill ha både PDF för granskning och DWG eller IFC för fortsatt arbete. Vi levererar redigerbara filer utan extra kostnad när det ingår i uppdraget.
Gör ni relationshandlingar efter färdigt bygge?
Ja. Relationshandlingar upprättas efter entreprenörens redovisade avvikelser och visar hur anläggningen faktiskt byggdes. De är avgörande för framtida drift, felsökning och ombyggnad, och saknas påfallande ofta i äldre fastigheter.
Nästa steg
Ska vi titta på ditt projekt?
Beskriv projektet kort så återkommer vi med en bedömning och ett prisförslag. Kostnadsfritt och utan bindning.
